Admiral Graf Spee von 1937

[juergenwaldmann]

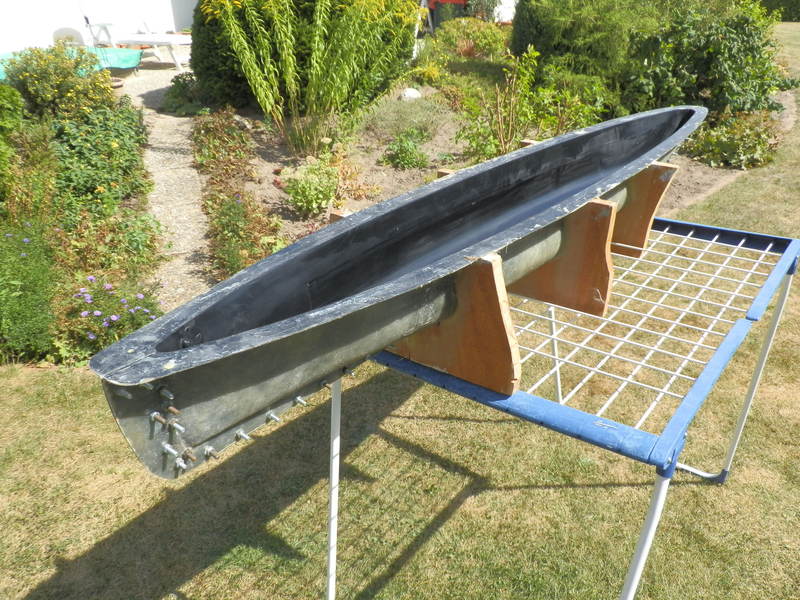

Am Anfang stand die Anfertigung des GFK Rumpfes und der Negativform .





Zum Glück gab es einen Freund , der auch ein Panzerschiff bauen wollte , da
war dann Arbeitsteilung möglich bei der Rumpfherstellung .

[Captain Hans]

freu mich schon auf den Rest des  Bauberichts

[juergenwaldmann]

Als Mitglied im Arbeitskreis Hitorischer Schiffbau betreibe ich den Modellbau mit großer Unterstützung aus
dem Kreis der Mitglieder . Aus dem Nachlass eines Freundes erbte ich eine umfangreiches  Archiv mit vielen
Fotos und auch Postkarten , die auch den Flieger He 60 C betreffen . Zusätzlich nutze ich die Fotos aus den
russischen Foren , die dafür dann auch meine Fotos weiternutzen .
He 60 C



Eine von vielen Postkarten , die den Aufklärer auf dem Katapult zeigen .
Auf den Panzerschiffen war das Katapult bei Graf Spee und Admiral Scheer hinter
dem Schornstein . Panzerschiff Deutschland  führte das Katapult vor dem Schornstein .

[juergenwaldmann]

Admiral Graf Spee und Admiral Scheer hatten immer den überdachten Niedergang im Heck !!






Leider ist der Planzeichner des Modellplanes nicht im Besitz der Werftpläne gewesen ,
daher bauen viele Modellbauer hier den runden Lüftungsschacht ein , der nur geplant war !

[juergenwaldmann]

Auch dieser Modellbauer in der Ukraine hat den richtigen Niedergang im Heck installiert !



Die Tarnfarben sind leider reine Fantasie , sie verunzieren das schön gebaute Modell !

[juergenwaldmann]

Zur Munitionversorgung der vorderen 15 cm Geschütze war ein Durchgang hinter dem Turm !
Sowohl Admiral Scheer und  auch Graf Spee hatten im Durchgang Aufzüge für die Munition .





Im Modellplan von Scholz ist der Durchgang zu sehen , leider nur auf wenigen Modellen !
Gruss  Jürgen

[juergenwaldmann]

Auf dem Graf Spee Plan ist der Durchgang zu sehen , wenn man genau hinsieht !
Gruss  Jürgen

[juergenwaldmann]

Schon für meine ersten Modelle des Panzerschiff Admiral Graf Spee habe ich mir Werkzeuge
angeschaft , mit denen ich 1978 die Reling und diverse Kleinteile herstellen konnte !
Anbei eine Auswahl von ca. 20 Stanzteile .



Oben Reling aus Bronceblech , Fensterrahmen und Tautrommel Seitenteil !
Eine Fensterblende komplettiert zur fertigen Blende !

[juergenwaldmann]

Besonders beliebt im Freundeskreis ist die Treppe aus 0,2 mm Messing !



Die Seitenwange kann leicht schmäler ausgeführt werden .
Heutiger Stand der Technik sind die Ätzteile , wie sie u.a. von Fuzzy hergestellt werden .
Aber inzwischen braucht niemand Stanzteile , da liefern Zinnecker und Lassek Teile !
Vor 35 Jahren waren meine Teile nach Zeichnung von  dem bekannten Modellbauer Willi Fraider
erstellt worden
Gruss  Jürgen !

[Baunummer 509]

Hallo Jürgen,

ist noch einer der sehr gut aussehenden GFK Rümpfe übrig, den man erwerben könnte (siehe PN)?

Gruß und danke Sebastian

[juergenwaldmann]

Hallo Sebastian ,
ich habe noch die Negativform , von der könnten weitere Rümpfe abgezogen werden !
In Erlangen gibt es eine Firma , die das nach den Feiertagen erledigen könnte .
Selber habe ich noch keinen GFK Abzug erstellt , da gibt es Experten .
Preis muss ich erfragen . ( PN Fehlt bei meinen persönlichen Nachrichten ?? )

Gruss  Jürgen

[Baunummer 509]

Hallo Jürgen,

das wäre nett, wenn Du den Preis erfragen könntest. Aber bitte mach Dir keinen Stress, es ist nicht eilig und würde nach den Feiertagen gut reichen.
PN hatte ich Dir am 17.12 gegen 10:00 Uhr gesendet. Der Vollständigkeit halber schicke ich sie Dir gleich noch einmal.

Gruß Sebastian
